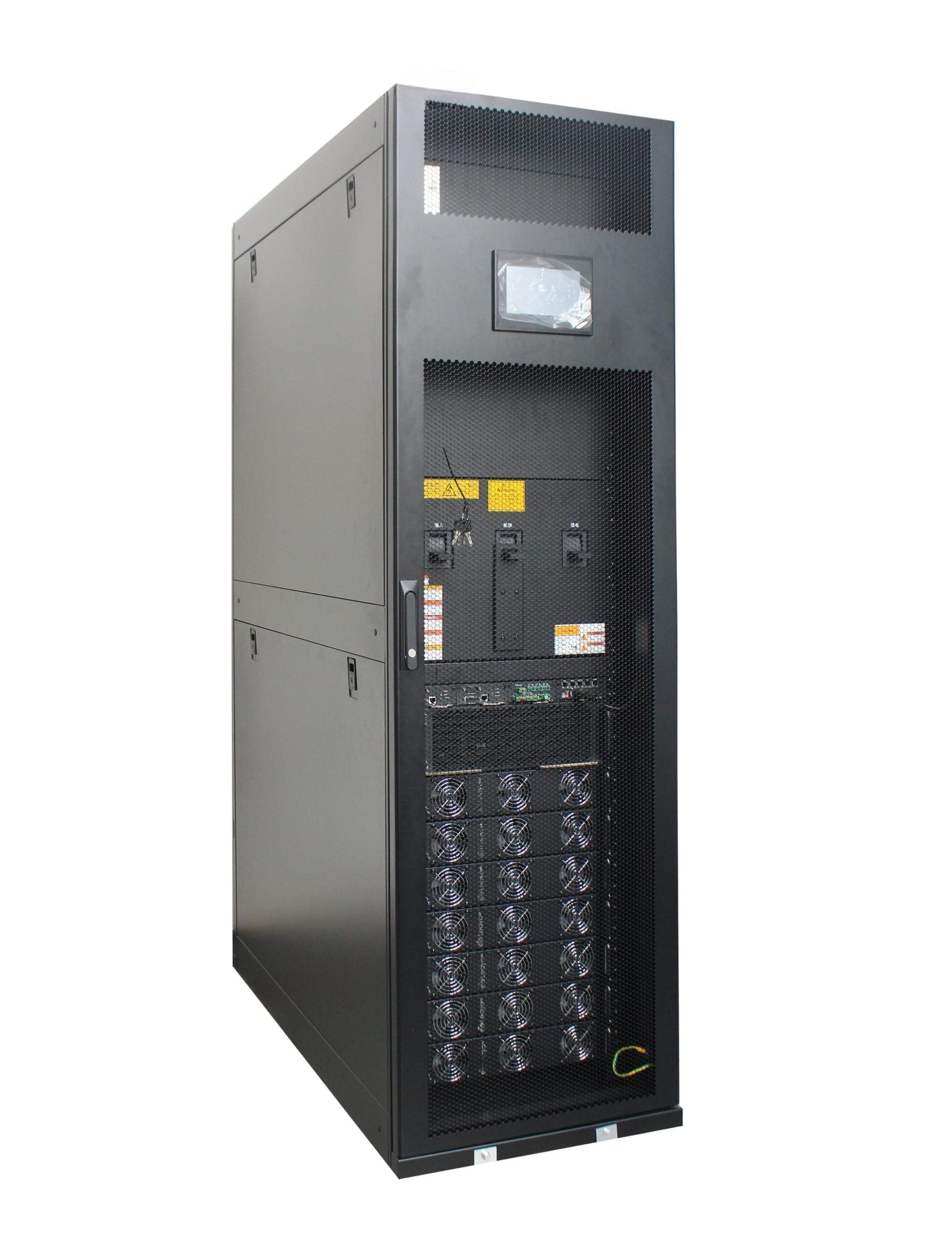

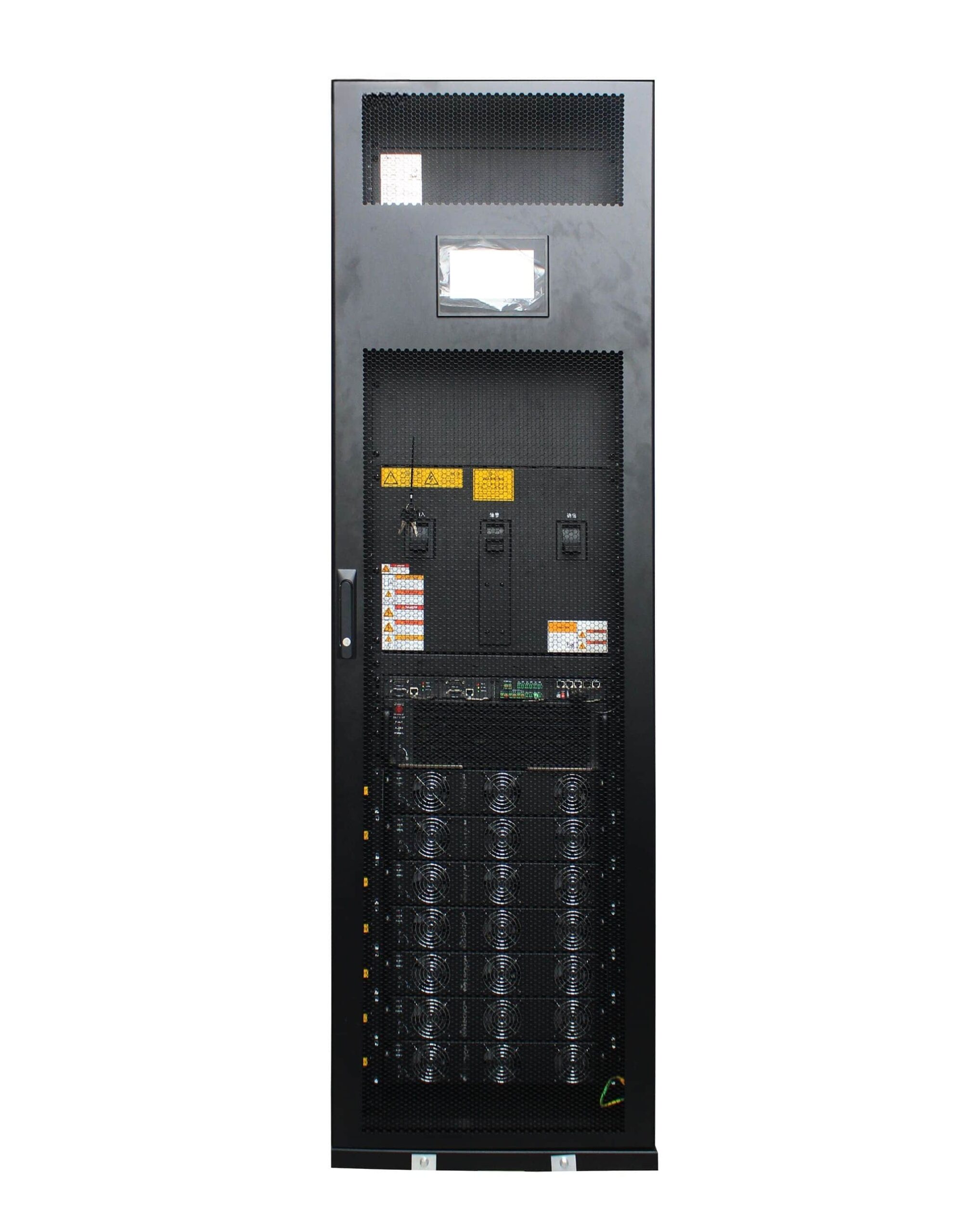

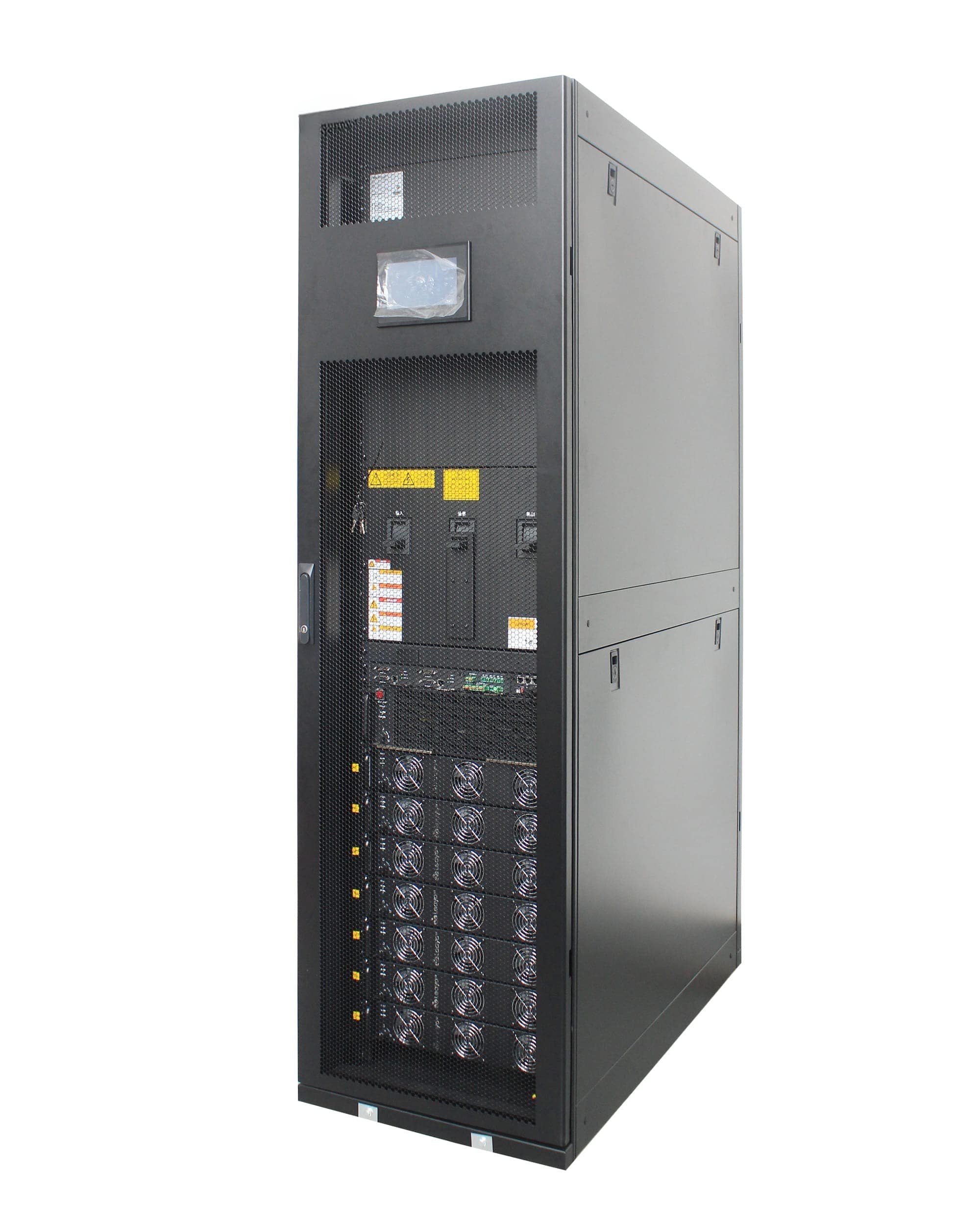

RM-UM 系列机架式模块化UPS可以单独作为塔式机型安装使用，也适用于标准的19英寸网络机柜。采用在线双转换 技术，可以完全消除各种电网问题，并为客户提供稳定，纯正 弦的电源保护。
本产品适用范围广泛，为电信、金融、教育、交通、广电、医疗、制造等各个行业领域关键负载提供安全、稳定、可靠、环保的电力保障。
超宽输入电压范围，适应恶劣电网环境。
输入频率范围大，可接入燃油发电机。
整机效率大于等于95%。
输入功率因数高达0.99，输入谐波电流小于3%。
超强带载能力，负载适应性强。
适用于标准网络机柜、综合配电柜，构成后备供电系统。
4.3/7英寸彩色触摸屏，易于操作和维护。
智能管理功能，支持RS485、SNMP、干节点、CAN接口。
| 型号 RM33- | 100 P12 | 120 P12 | 160 P12 | 200 P12 | 250 P12 | 300 P12 | 400 P12 | 500 P12 | 600 P12 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 容量 | 100KVA | 120KVA | 160KVA | 200KVA | 250KVA | 300KVA | 400KVA | 500KVA | 600KVA | |
| 输入特性 | 电压范围(Vac) | 380/400/415VAC（±25%，通过LCD面板可设置） | ||||||||
| 频率范围(Hz) | 40～70Hz根据电网频率自动选择同步范围，适应50/60Hz电网频率制式 | |||||||||
| 旁路同步跟踪范围(Hz) | 50±5%（±10%可选） | |||||||||
| 整流脉冲数 | 12脉冲整流 | |||||||||
| 相制 | 3φ4W+PE（三相五线制） | |||||||||
| 电池电压(VDC) | 384 | 480 | ||||||||
| 电池数量(节) | 标准32节（30~33节，通过LCD面板可以设置电池节数） | 标准40节（38~42节，通过LCD面板可以设置电池节数） | ||||||||
| 功率因数 | 0.8 | |||||||||
| 输出特性 | 电压(V) | L–N：220±1%；L–L：380±1% | ||||||||
| 三相100%负载不平衡电压稳定度 | <2%，允许100%不平衡 | |||||||||
| 频率(Hz) | 市电正常，跟踪市电频率；市电异常，50±0.2% | |||||||||
| 切换时间(ms) | 0 | |||||||||
| 并联运行模式(并机数) | 8台并机 | |||||||||
| 波形失真 | 线性负载THD<3%；非线性负载THD<5% | |||||||||
| 过载能力 | 125%满载维持10分钟，150%满载维持1分钟后切换到旁路供电，负载恢复正常后又能自动切换至逆变工作 | |||||||||
| 峰值因数 | 3:1 | |||||||||
| 其它特性 | 手动维护旁路 | 标配无转换时间的手动维护旁路开关 | ||||||||
| 通讯功能 | 提供干接点告警信号和RS232/RS485通讯接口，可选配SNMP卡、微信管家等以实现远程通讯与管理 | |||||||||
| 面板显示 | LED显示工作状态和告警指示，LCD显示三相输入电压、输入频率、三相输出电压、负载、电池电压、电池充放电电流等 | |||||||||
| 显示方式 | LCD 7寸彩色触摸大屏显示 | |||||||||
| 噪声(dB) | <65 dB（1米距离内） | |||||||||
| 告警功能 | 电池低压，市电异常，过载，UPS故障，过温保护等告警 | |||||||||
| 保护功能 | 输入过压保护、欠压保护，电池欠压保护，过载保护，短路保护，过温保护等 | |||||||||
| 冷却方式 | 强制风冷 | |||||||||
| 工作温度(℃) | 0～40 | |||||||||
| 相对湿度 | 0～95%，无冷凝 | |||||||||
| 尺寸: 深×宽×高(mm) | 800×1100×1800 | 1113×1405×2005 | 1113×1605×2005 | 1200×2600×2005 | ||||||
| 重量(T) | 0.89 | 1.08 | 1.28 | 1.38 | 1.68 | 1.98 | 2.48 | 2.85 | 3.15 | |
| 容量 | 10~200kVA | ||||
| 输入 | 接线方式 | 三相五线 | |||
| 额定输入电压 | 380/400/415Vac | ||||
| 输入电压范围 | 138~485Vac | ||||
| 输入频率范围 | 40Hz~70Hz | ||||
| 输入功率因数 | ≥0.99 | ||||
| 输入电流谐波(THDI) | ≤3%(100%线性负载) | ||||
| 旁路电压范围 | 220Vac上限:25%(可选+10%、+15%、+20%)，230Vac上限:20%(可选+10%、+15%)，240Vac上限:15%(可选+10%) 下限:-45%(可选-10%、-20%、-30%) | ||||
| 频率保护范围 ±10% | |||||
| 发电机接入 | 支持 | ||||
| 输出 | 接线方式 | 三相五线 | |||
| 额定输出电压 | 380/400/415Vac | ||||
| 输出功率因数 | 0.9或1 | ||||
| 电压精度 | ±1% | ||||
| 输出频率 | 市电模式 | ±1%、±2%、±4%、±5%、±10%可设 | |||
| 电池模式 | (50/60±0.1%)Hz | ||||
| 电流峰值比 | 3:1 | ||||
| 输出电压谐波(THDV) | ≤2%(100%线性负载)；≤4%(100%非线性负载) | ||||
| 过载能力 | 110%负载，持续60min后转旁路；125%负载，持续10min后转旁路；150%负载，持续1min后转旁路 | ||||
| 电池 | 电池电压 | ±180V/192V/±204V/±216V/±228V/±240V/±252V/±264V/±276V/±288V/±300Vdc (30~50节可选) | |||
| 充电电流(A) | 机柜 | 2槽20A/4槽40A/6槽60A | 2槽30A/4槽60A | ||
| 模块 | 最大10A | 最大15A | |||
| 切换时间 | 市电模式转旁路模式:0ms(跟踪)；市电模式转电池模式:0ms | ||||
| 通讯接口 | CAN，RS485，FE，LBS，并机卡，SNMP适配器（选配），继电器卡（选配） | ||||
| 功能 | 告警功能 | 过载，市电异常，UPS故障，电池欠压等多种告警功能 | |||
| 保护功能 | 电池欠压，输出过压，短路，过载，过温，风扇故障报警，防雷 | ||||
| 环境 | 工作温度 | 0℃~40℃ | |||
| 存储温度 | -25℃~55℃ | ||||
| 湿度范围 | 0~95%(不凝露) | ||||
| 工作海拔高度 | <1500米 | ||||
| 机柜容量 | 20\30kVA | 40\60kVA | 60\90\120\150kVA |
|---|---|---|---|
| 最大模块数量 | 2 | 4 | 6（30kVA模块:5+1冗余） |
| 兼容功率模块 | 10\15kVA | 10\15kVA | 10\15\20\25\30kVA |
| 机柜尺寸: 深×宽×高(mm) | 750×545×649 | 750×545×827 | 750×545×1005 |
| 模块尺寸: 宽×深×高(mm) | 440×620×86mm | ||
| 机柜重量(kg) | 63 | 75 | 87 |
| 模块重量(kg) | 10/15/20kVA:20.8；25/30kVA:21.6 | 10/15/20kVA:20.8；25/30kVA:21.6 | 10/15/20kVA:20.8；25/30kVA:21.6 |
| 机柜容量 | 40\50\60\100kVA | 80\100\120\200kVA | 120\150kVA |
|---|---|---|---|
| 最大模块数量 | 2 | 4 | 6 (30kVA模块: 5+1冗余) |
| 兼容功率模块 | 20\25\30\50kVA | 20\25\30\50kVA | 20\25\30kVA |
| 机柜尺寸：宽×深×高(mm) | 40\50\60kVA: 835×485×356 100kVA: 485×825×489.5 |
80\100\120kVA: 835×485×534 200kVA: 485×835×756.5 |
485×835×712 |
| 模块尺寸：宽×深×高(mm) | 20/25/30kVA: 620×440×86 50kVA: 440×620×131 |
20/25/30kVA: 620×440×86 50kVA: 440×620×131 |
20/25/30kVA: 620×440×86 |
| 机柜重量(kg) | 40\50\60kVA: 44.5 100kVA: 50 |
80\100\120kVA: 53.5 200kVA: 72.5 |
63.5 |
| 模块重量(kg) | 20kVA: 20.8；25/30kVA: 21.6；50kVA: 33 | 20kVA: 20.8；25/30kVA: 21.6；50kVA: 33 | 20kVA: 20.8；25/30kVA: 21.6 |
