模块化在线式数据中心UPS RM FM系列 50-600KVA

RM FM系列50-600kVA模块化UPS,产品采用数字化控制、模块化设计与N+X并联冗余技术。产品容呈覆盖SOkVA到600kVA之间的各功率段方便用户灵活配萱与逐步投资。可4台并机至2400kVA。

功率范围

50-600kva

电源相数

三进三出



分类:

应用领域

本产品适用范围广泛,为电信、金融、教育、交通、广电、医疗、制造等各个行业领域关键负载提供安全、稳定、可靠、环保的电力保障。

产品特点

技术先进

· 采用数字化控制,性能优异,可以接完全不平衡负载。
· 整机效率高达96%。
· 输出功率因数为1。

高可靠性

· 集中控制单元为冗余并联、一个失效不影响整机运行,N+X并联冗余可用性达99.999%。
· 集中监控模块具备热插拔功能,采用集中旁路供电,提高旁路供电的供电能力。
· 具备EPO功能,具有远程紧急关机(REPO)功能。



便捷灵活

· 模块化设计、用户可弹性增加模块数呈。
· 停机检修时间短,UPS出现紧急情况时, 维修入员可以 安全在线维修。
· 触摸彩屏显示,提供丰富的UPS状态信息、警告信息、故障信息等。



智能设计

· 可LCD屏设詈电池容呈、充电电流,实现充电模式的自动平滑切换。
· 采用先进的两段式三阶段智能 充电,兼顾快速充电与延长电池使用寿命。
· 丰富的选配件,可选择安装SNMP卡、继电器 、干接点卡等。



绿色环保

· 采用19英寸标准机柜,完美匹配机房应用 环境。

· 并机共用电池,大大减少了电池配置数量。

· 外接电池数量30-50节可选,方便用户灵活配萱电池。

型号 : HM33-FM 50-200 50-300 50-400 50-500 50-600
额定容量 (kW) 机柜 50-200 50-300 50-400 50-500 50-600
模块 50kW
可安装最大模块数量 4 6 8 10 12
输入
主路输入 额定输入电压 380/400/415Vac
输入电压范围 138~485Vac;305~485Vac 不降额,138~305Vac 线性降额
接线方式 三相五线制
输入频率范围 40-70Hz
输入功率因数 ≥0.99
输入电流谐波(THDi) ≤3%(100% 线性负载)
旁路输入 额定输入电压 380/400/415Vac
输入电压范围 220Vac 上限:25%(可选+10%、+15%、+20%);230Vac 上限:20%(可选+10%、+15%);240Vac 上限:15%(可选+10%);下限:-45%(可选-10%、-20%、-30%)
接线方式 三相五线制
旁路同步跟踪范围 ±10%
输出
电压 380/400/415Vac±1%
功率因数 1
频率 (Hz) 市电模式 ±1%/±2%/±4%/±5%/±10% 可设置
电池模式 (50/60±0.1%)Hz
波形 正弦波
峰值电流比 3:1
输出电压谐波 (THDV) ≤2%(100% 线性负载);≤3%(100% 非线性负载)
切换时间 (ms) 市电模式转旁路:0ms(跟踪);市电模式转电池模式:0ms
整机效率 96%
过载能力 110% 负载,持续 60 分钟后转旁路;125% 负载,持续 10 分钟后转旁路;150% 负载,持续 1 分钟后转旁路
电池
模块最大充电电流 (A) 20
电池电压 可选电压:±180V/±192V/±204V/±216V/±228V/±240V/±252V/±264V/±276V/±288V/±300Vdc(30/32/34/36/38/40/42/44/46/48/50 节,可选 30~50 节)
环境
工作温度 0℃~40℃
储存温度 -25℃~55℃(不含电池)
相对湿度 0~95%(不凝露)
工作海拔 <1500m(超过 1500m 按 GB/T 3859.2 降额使用)
噪音 (dB) (1 米距离) <65 68 <70
其他功能
告警功能 过载、市电异常、UPS 故障、电池欠压等多种告警功能
保护功能 短路、过载、过温、电池欠压、输出欠压、风扇故障、雷击保护、旁路反送
通讯接口 CAN、RS485、网络接口、干接点、并机接口、LBS 接口、智能插槽、温度传感器接口
物理特性
尺寸 D×W×H (mm) 机柜 850×600×2000 850×600(1200)×2000 850×1200×2000

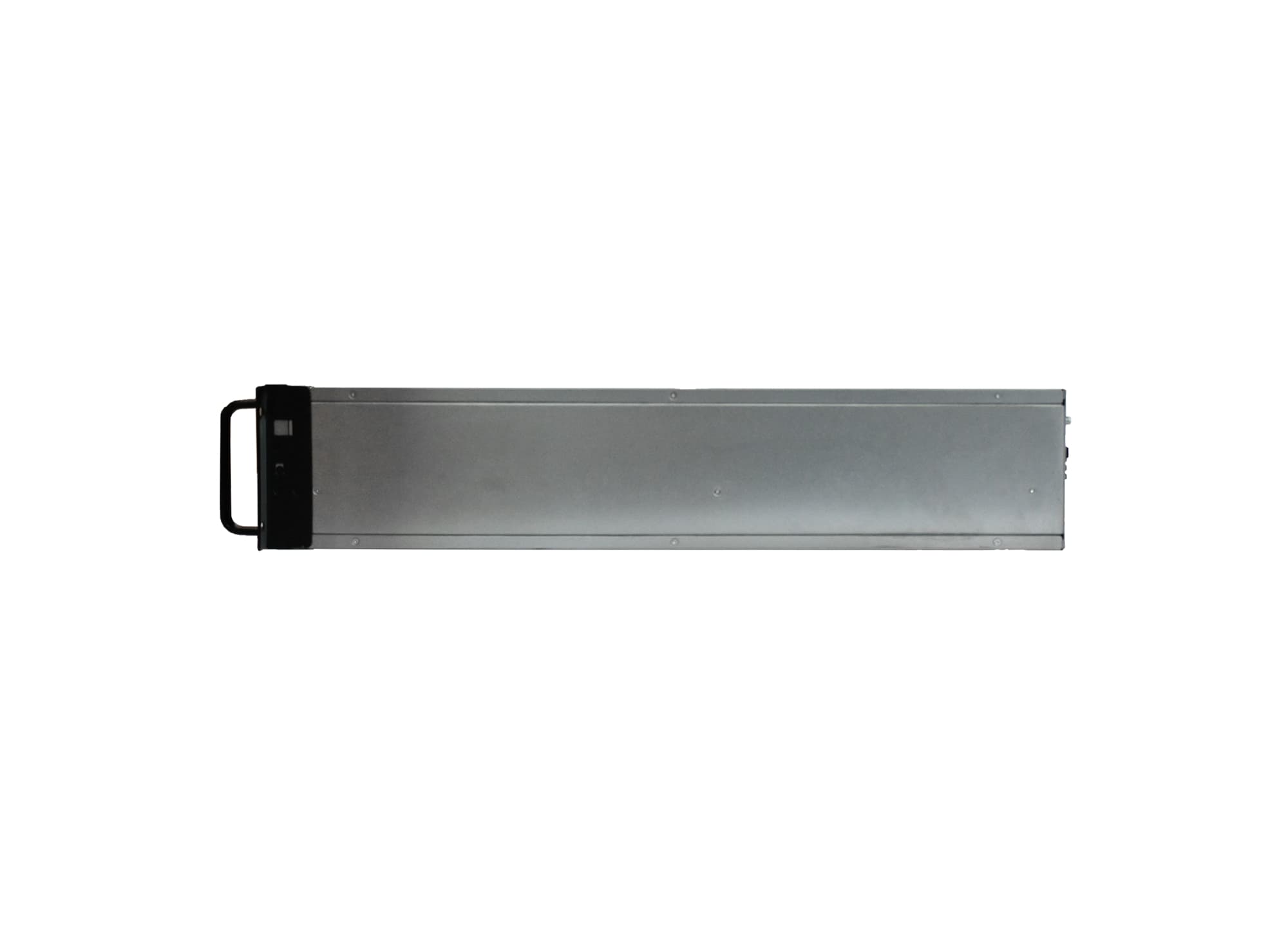

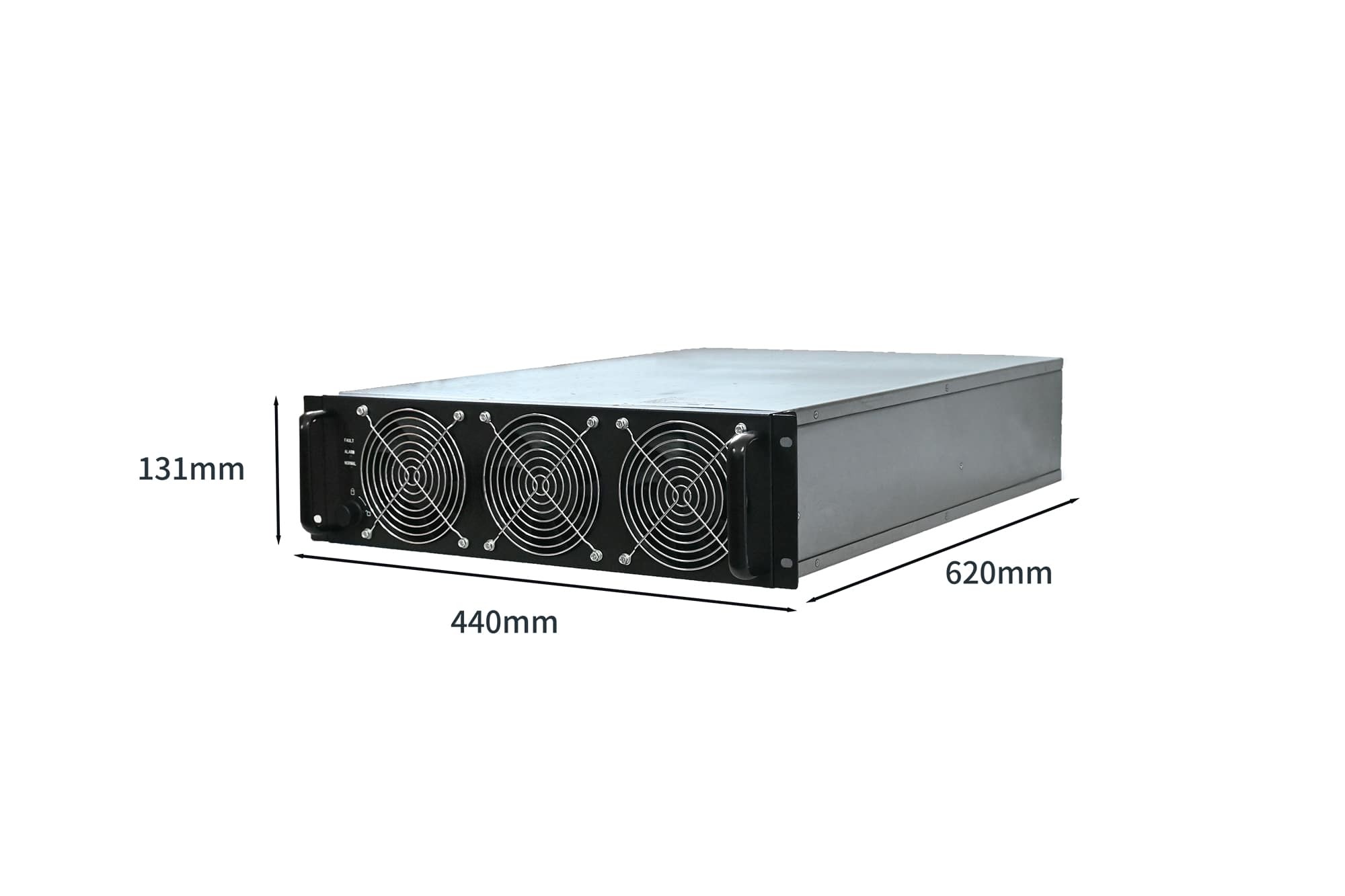

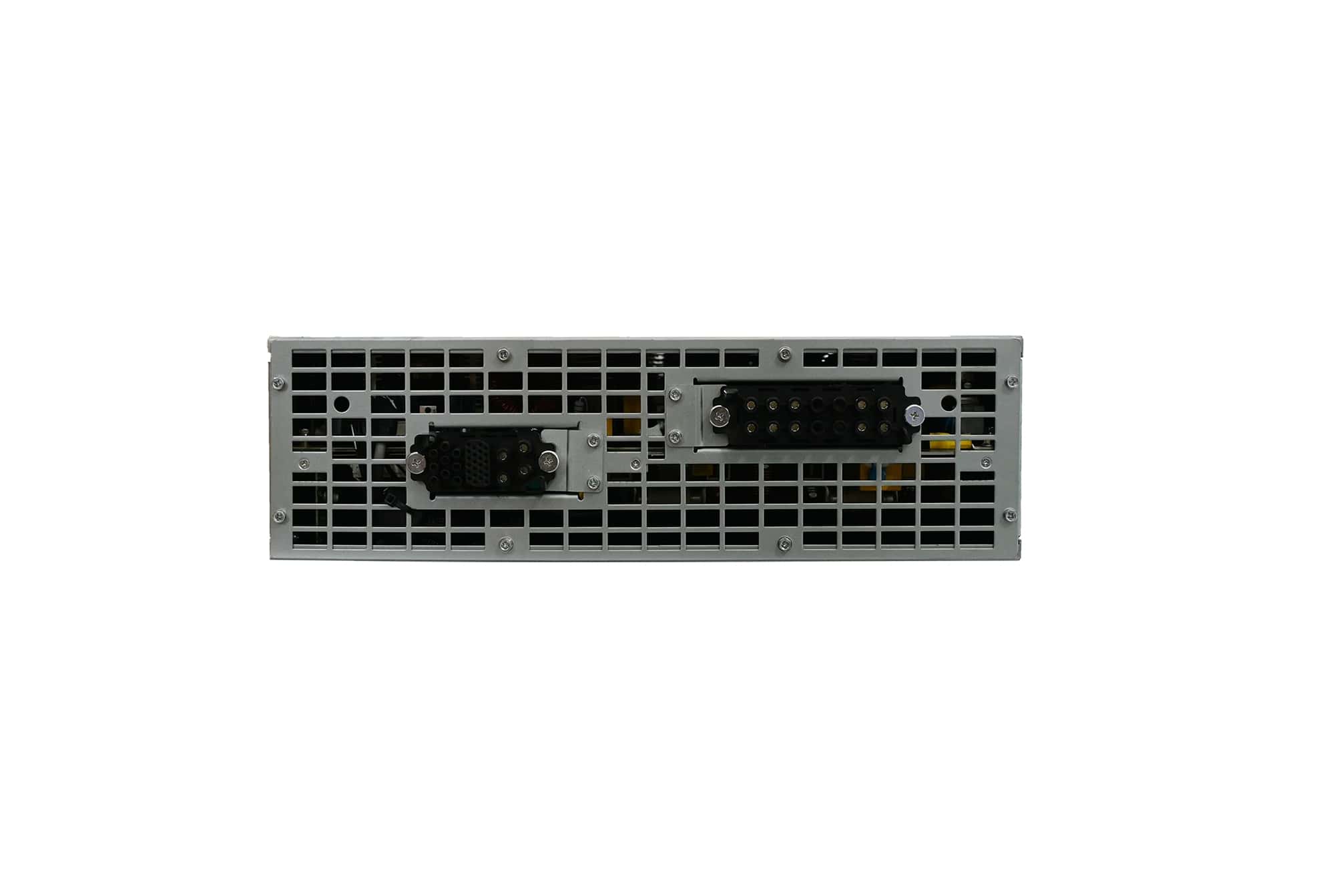

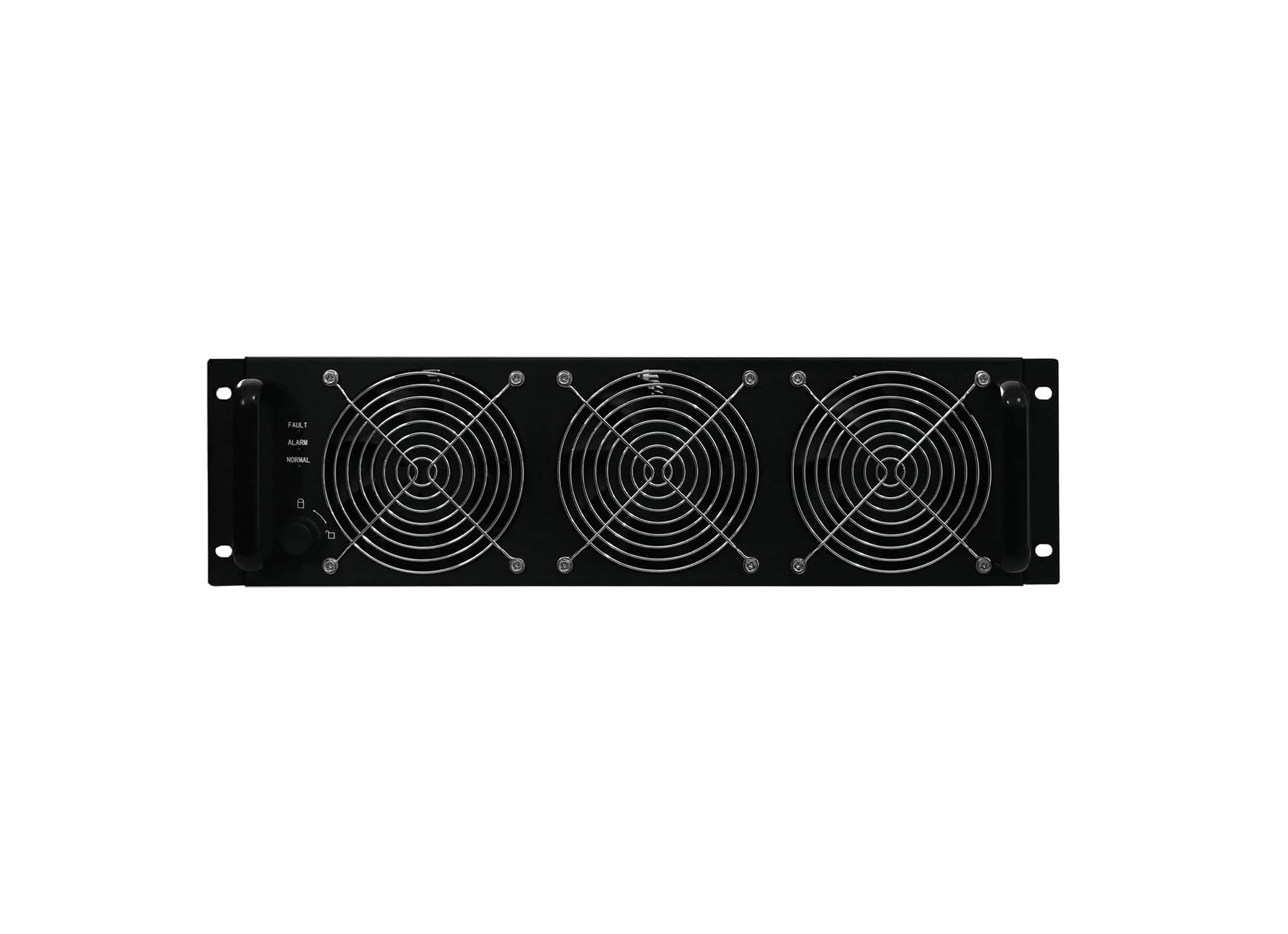

模块 620×440×130
净重 (Kg) 机柜 203 235 257(407) 443 513
模块 33
执行标准 YD/T 2165-2017
