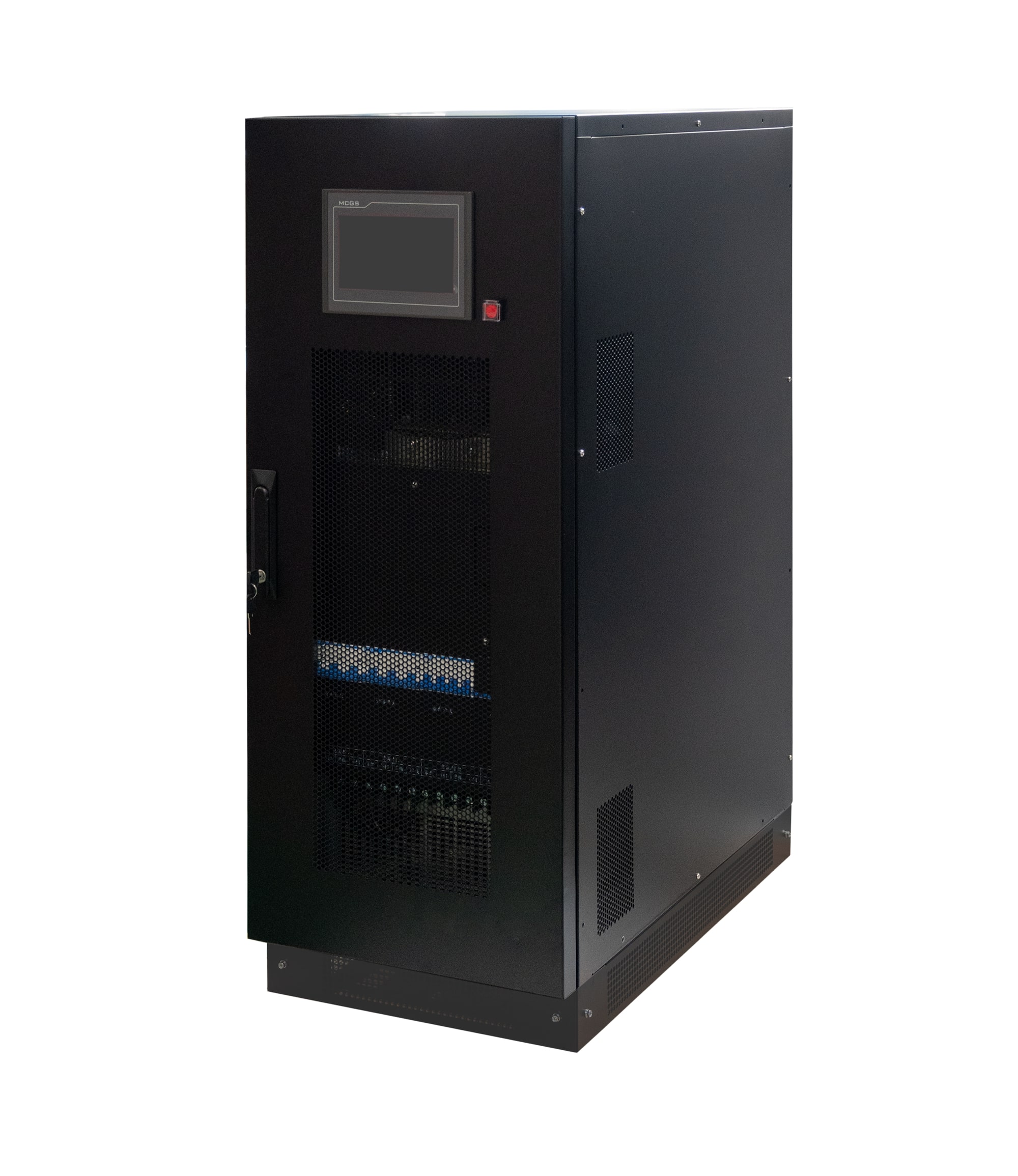

The RM33系列 三进三出工频双变换在线式UPS电源，是结合本公司多年UPS行业设计经验开发的新型节能环保的绿色电源产品，该系列产品采用了高可靠性的全数字化处理技术，智能化人机界面以及强大的智能网络管理功能。它提供了完美的电源保护解决方案，解决了断电、市电高压、市电低压、电压瞬时跌落、减幅振荡、高压脉冲、浪涌电压、谐波失真、杂波干扰、频率波动等电源问题，为当今电信、金融、交通、政府、制造、能源以及各种工业自动化设备提供可靠 的电源保护。
功率范围
10-600kva
工作方式
三进三出
本产品适用范围广泛，为电力、制造、石化、交通、医疗、金融等各个行业领域关键负载提供安全、稳定、可靠、环保的电力保障。
· 采用DSP数字控制技术实现实时控制、参数设定、运行程序管理、自检和自侦测等功能，可对电路板上的所有独立电路连接进行检测和 故障保护。
· 标配LCD触摸大屏作为主机显示界面，显示内容可进行中／英文选择—
设置，运行状态、操作程序、数据采集、故障检测资料等内容 目了然。
· 根据客户现场负载特性可以通过UPS主机LCD控制面板设詈在ECO 节能模式下，—旦侦测到市电供电质量下降，UPS将切换为逆变器带载。在ECO节能模式下，UPS的整机效率高达98％以上。
· 灵活的并机技术适用于不同负载及系统，可单机1+1并机运行，也可 进行多机(N+X)冗余并机运行，对重要负载进行全面可靠地保护。
· 在没有市电输入的情况下如要启动UPS应急供电，需按下机柜上的 直流启动小按钮开关可以启动UPS电洒给负载供电。
· 标配RS232/RS485/US B通讯端口以及多种干接点信号接口以及可扩展的智能插槽，真正实现多用途通讯和远程监控。
| RM33- | 10K-H | 15K-H | 20K-H | 30K-H | 40K-H | 60K-H | 80K-H | 100K-H | 120K-H | 160K-H | 200K-H | 250K-H | 300K-H | 400K-H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定容量 (kVA) | 10 | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 |
| 输入参数 | ||||||||||||||
| 输入电压 | 380Vac (380-400-415V 通过主机面板可设定) | |||||||||||||
| 输入电压范围 | ±25% | |||||||||||||
| 输入频率 | 40-70Hz (自动侦测并适应 50/60Hz 频率制式) | |||||||||||||
| 启动时间 | 软启动时间为 10S-30S (可设定) | |||||||||||||
| 直流电压 | ||||||||||||||
| 直流电压 | 384V (通过LCD面板可以设定电池节数, 可调电池节数范围: 29-32节) | |||||||||||||
| 浮充电压 | 432V | |||||||||||||
| 电池终止电压 (V) | 336V (根据安装的电池节数, 通过UPS面板可以设定电池欠压保护电压) | |||||||||||||
| 输出参数 | ||||||||||||||
| 功率因数 (PF) | 0.8 | |||||||||||||
| 相电压调节范围 | L-L: 380Vac | |||||||||||||
| 电压稳定度 | ±1% | |||||||||||||
| 瞬态响应范围 | ±4% (满载) | |||||||||||||
| 峰值因数 | 3:1 | |||||||||||||
| 失真度 (THD) | 线性负载THD<3%，非线性负载THD<5% | |||||||||||||
| 输出频率 | 市电正常时, 跟踪市电频率; 市电异常时, 电池逆变频率为50Hz/60Hz (±0.2%) | |||||||||||||
| 过载能力 | 125%负载时持续10min并转旁路工作, 150%负载时持续1min并转旁路工作, 负载恢复正常后自动恢复逆变工作 | |||||||||||||
| 切换时间 | 市电与电池逆变切换0ms, 逆变与旁路切换0ms | |||||||||||||
| 旁路参数 | ||||||||||||||
| 电压范围 | 400Vac ±15% (±10～20% 面板设定) | |||||||||||||
| 频率范围 | 50/60Hz ±2% (±1～5% 面板设定) | |||||||||||||
| 系统参数 | ||||||||||||||
| 整机效率 | (满载, 电池充满的情况下): >92% | |||||||||||||
| ECO效率 | 98% | |||||||||||||
| 物理参数 | ||||||||||||||

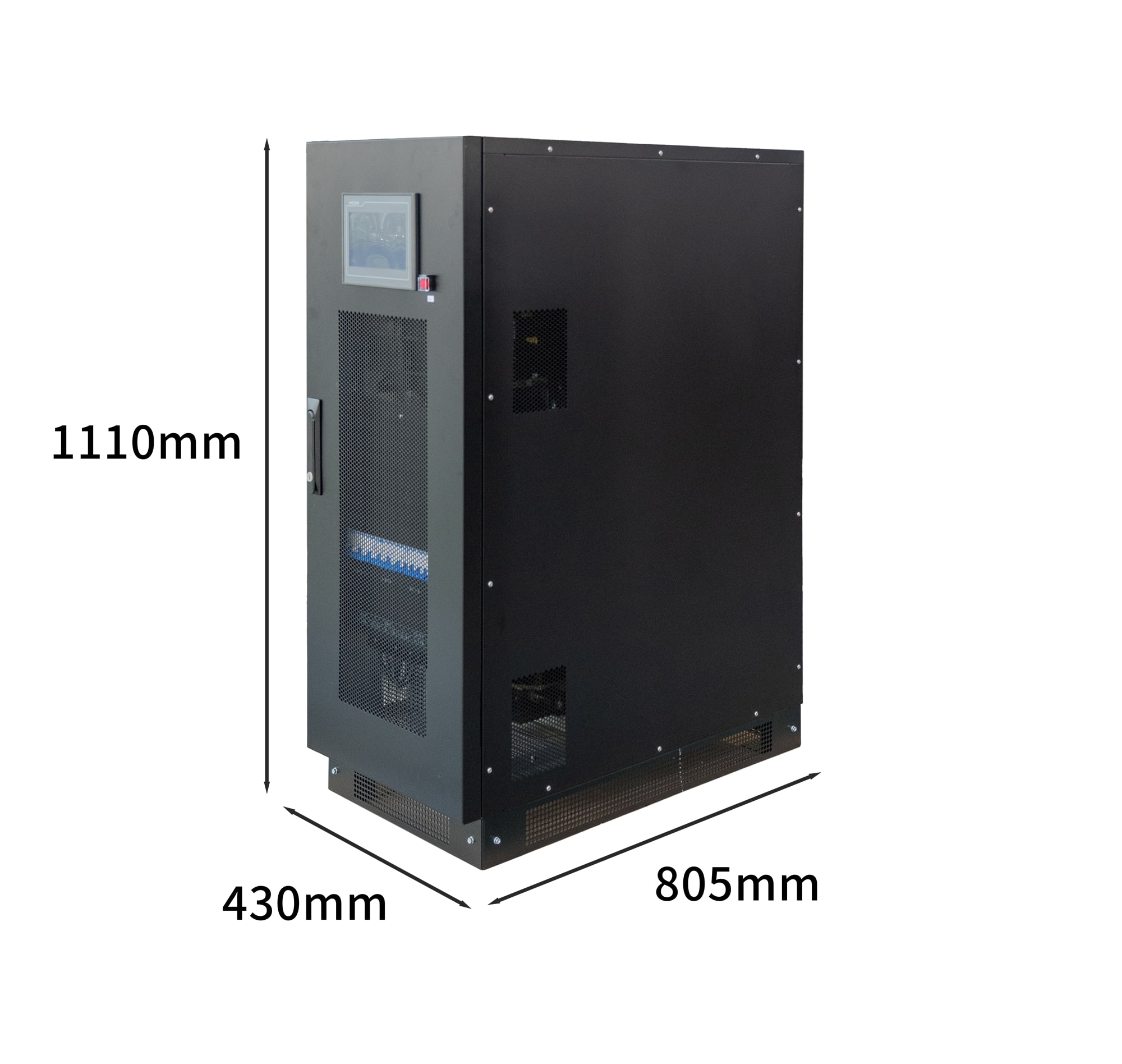

| 主机尺寸 (mm) | ||||||||||||||
| 深 (D) | 560 | 693 | 815 | 740 | 865 | 800 | 1113 | 1113 | ||||||
| 宽 (W) | 370 | 430 | 430 | 810 | 1285 | 1100 | 1405 | 1605 | ||||||
| 高 (H) | 900 | 1160 | 1160 | 1410 | 1600 | 1800 | 2005 | 2005 | ||||||
| 主机重量 (Kg) | 108 | 130 | 146 | 193 | 240 | 300 | 400 | 580 | 680 | 1080 | 1280 | 1480 | 1680 | 2080 |
| 防护等级 | IP20 | |||||||||||||
