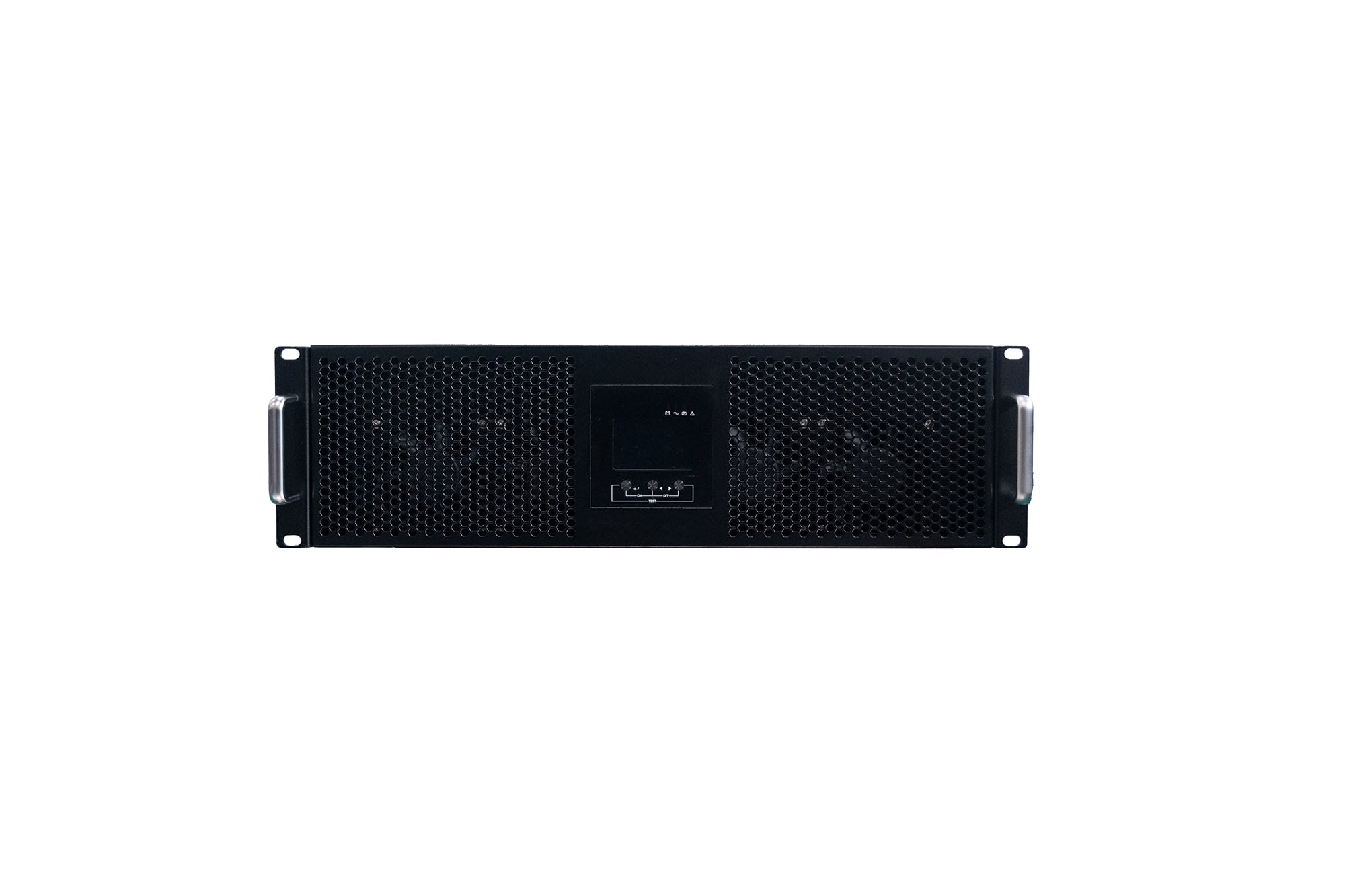

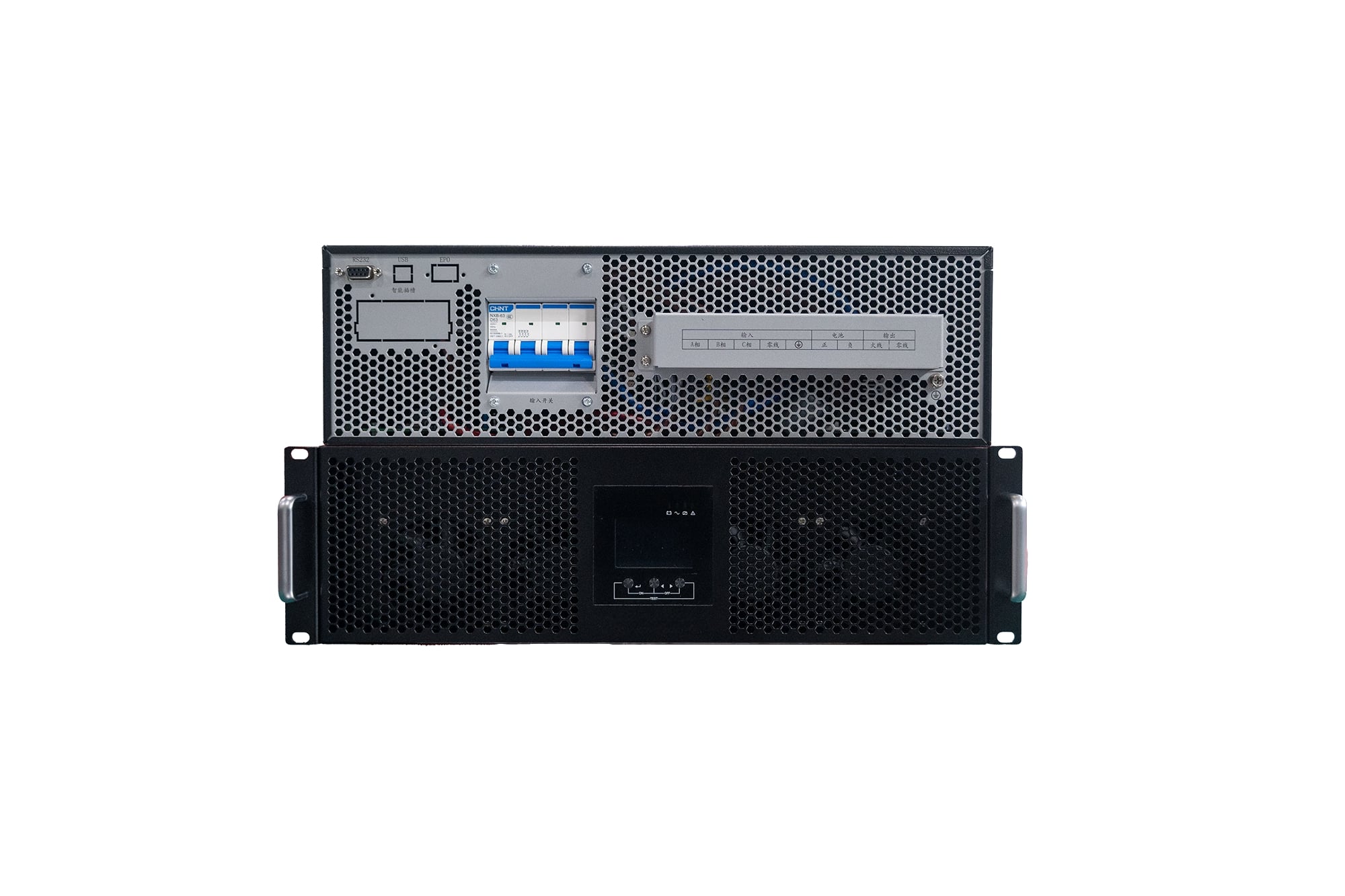

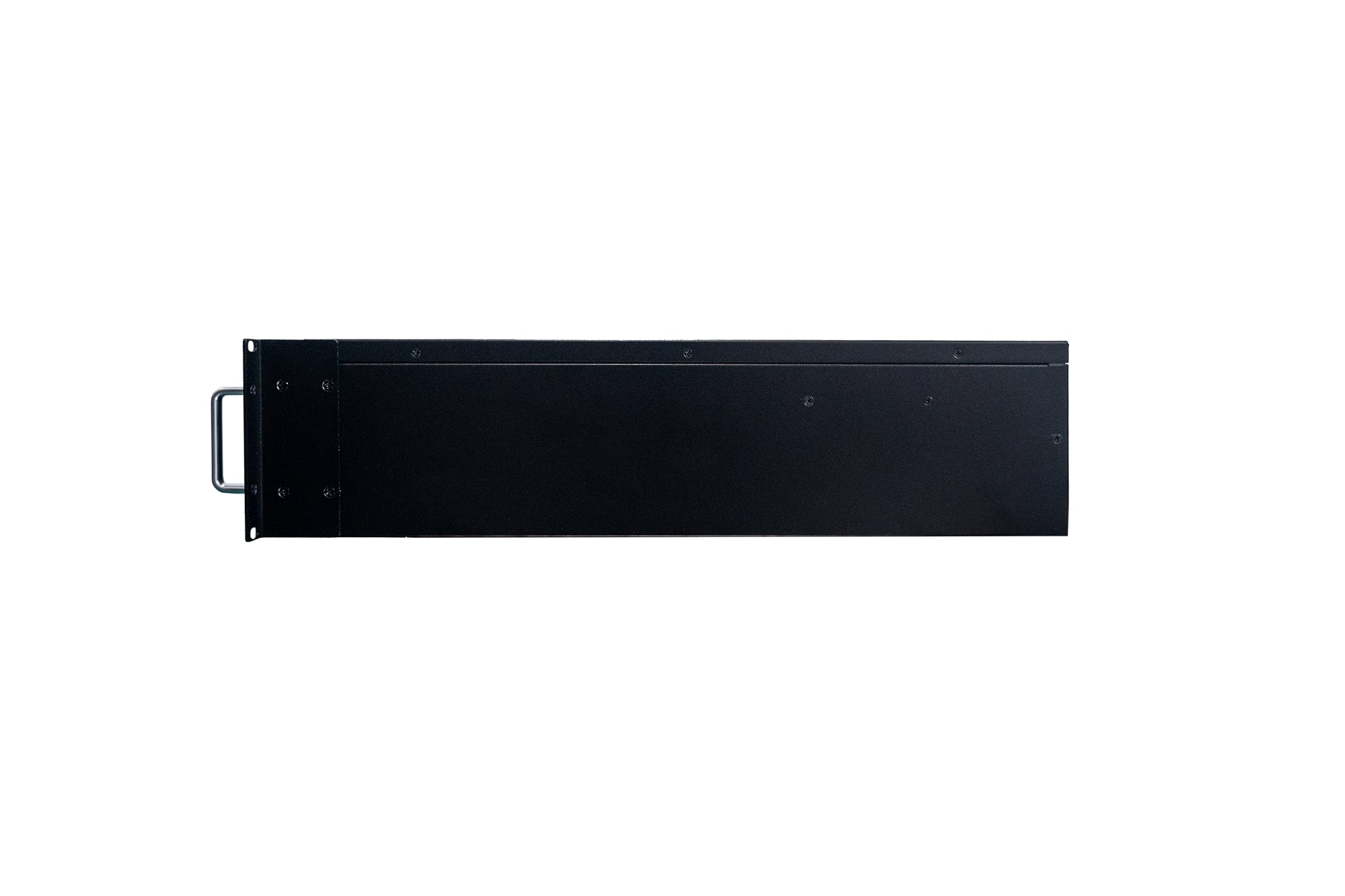

高频机架式UPS RM31-UNR系列 10-20KVA

应用领域

产品广泛适用于政府、金融、广电、教育、医疗卫生、中小企事业等单位的IT类负载设备。

技术特点

· 在线式双变换结构设计，数字化控制技术。
· 液晶显示人机界面，显示直观，便于操作。
· 超宽的输入电压范围，频率自适应，抗电网扰动能力强。
· 纯正弦波输出，性能稳定、可靠。
· 商效节能，95.5％整机效率。
· 带载能力强，输出功率因数1.0。
· 输入过／欠压，输出短路、过温等多重保护功能。

型号: RM31-UNR		10K-UNR	15K-UNR	20K-UNR
相位		三进单出
容量		10kVA/10kW	15kVA/15kW	20kVA/20kW
输入
额定电压		380Vac三相四线+接地线
电压范围		相电压：110~300VAC；线电压：190~520VAC
频率范围		44~56Hz@50Hz/54Hz~66Hz@60Hz
功率因数		0.99@100%负载
		(60%~120%)220Vac可通过软件设定
输出
输出功率因数		0.8@16-17节, 0.9@18-19节, 1.0@20节
额定电压		220Vac
电压范围(电池模式)		±1%
频率范围(同步修正范围)		50Hz (44~56Hz)跟踪；60Hz (54~66Hz)跟踪
频率范围(电池模式)		50Hz±0.1Hz
电流峰值比		3:1
谐波失真		≤3%THD(线性负载); ≤5%THD(非线性负载)
转换时间(市电模式转电池模式)		0
波形(电池模式)		纯正弦波
过载能力		市电：102%≤Load≤110%,10分钟转旁路并告警;110%≤Load≤130%,1分钟转旁路并告警;130%≤Load≤150%,5秒转旁路并告警;>150%,500ms转旁路并告警电池：102%≤Load≤110%,10分钟转旁路并告警;110%≤Load≤130%,1分钟转旁路并告警;130%≤Load≤150%,5秒转旁路并告警;>150%,500ms转旁路并告警
效率
市电效率		≥95.5%
ECO效率		≥98.5%
电池电压		192~240Vdc(出厂默认192Vdc)
电池	电池节数	16~20节
	充电电流	1-12A可设(出厂默认5A长机)
报警声音
电池模式		每4秒响一声
低电量		每1秒响一声
过载		每1秒响一声
故障		连续鸣响
物理性能
尺寸:宽×深×高(mm)		438×571×131(3U)
净重(kg)		19	19	20
使用环境		0℃~40℃, 20%~95%无凝露
噪音		≤60dB@1米
通讯与监控功能
通讯与监控功能		RS232; 网络监控卡(选配); EPO(选配)
