本系列基于双变换在线式机架式UPS，采用先进高科技技术作为电源保护新概念而推向市场的绿色节能型机架式不间断电源。关键部件冗余设计、性能优越，采用多模式进程管理等国际先进技术，以及丰富的电源 管理软件， 具有可靠高效、智能灵活的特点，是专为金融、通信、保险、交通、税务、军队、证券、能源、教育、政府、企业等系统的网络计算机房和小型智能设备（如测量装置、工业自动化 设备等）、精密仪器等设计的高性能正弦波在线式UPS，尤为适用于恶劣的电网环境。
功率范围
10-40kva
电源相位
三进三出
产品适用范围广泛，为电信、金融、教育、交通、广电、医疗、制造等各个行业领域关键负载提供安全、稳定、可靠、环保的电力保障。
· 超宽输入电压范围，适应恶劣电网环境。
· 输入频率范围大，可接入燃油发电机。
· 支持无市电情况下，电池直接开机。
· 具备EPO紧急关机接口。
· 4.3英寸彩色触摸屏，易于操作。
· 智能管理功能，支持RS485、SNMP、干节点、CAN接口。
· 超强带载能力，负载适应性强、兼容发电机运行。
· 支持4台并联和共用电池组。
· 支持无负载老化测试。
· 整机效率大于等于95.5%。
· 输入功率因数高达0.99，输入谐波电流小于3%。
| 型号: RM-33-UNR | 3310 | 3320 | 3330 | 3340 | |
|---|---|---|---|---|---|
| 额定容量 | 10kVA | 20kVA | 30kVA | 40kVA | |
| 输入 | 接线制式 | 三相五线 | |||
| 额定输入电压 | 380/400/415Vac | ||||
| 输入电压范围 | 138~485Vac | ||||
| 输入频率范围 | 40Hz~70Hz | ||||
| 输入功率因数 | >=0.99 | ||||
| 输入电流谐波(THDi) | <=3%(100%线性负载) | ||||
| 旁路电压范围 | 220Vac上限:25%(可选+10%、+15%、+20%)；230Vac上限:20%(可选+10%、+15%)；240Vac上限:15%(可选+10%)；下限:-45%(可选-10%、-20%、-30%) | ||||
| 发电机输入 | 支持 | ||||
| 输出接线 | 三相五线 | ||||
| 输出 | 额定输出电压 | 380/400/415Vac | |||
| 输出功率因数 | 0.9 | ||||
| 电压精度 | ±1% | ||||
| 频率 | 市电模式:±1%/±2%/±4%/±5%/±10%可设;电池模式:(50/60±0.1%)Hz | ||||
| 电流峰值比 | 3:1 | ||||
| 输出电压谐波(THDV) | <=2%(100%线性负载);<=4%(100%非线性负载) | ||||
| 整体效率 | 95.5% | ||||
| 过载能力 | 110%负载，持续60min后转旁路；125%负载，持续10min后转旁路；150%负载，持续1min后转旁路 | ||||
| 电池 | 电池电压 | ±180V/192V/±204V/±216V/±228V/±240V/±252V/±264V/±276V/±288V/±300Vdc(30-50节可选) | |||
| 充电电流 | 最大10A | ||||
| 切换时间 | 市电模式转旁路模式:0ms(跟踪);市电模式转电池模式:0ms | ||||
| 环境 | 工作温度 | 0℃~40℃ | |||
| 存储温度 | -25℃~55℃ | ||||
| 湿度范围 | 0~95%(不凝露) | ||||
| 工作海拔高度 | <1500米 | ||||
| 噪音(1米处) | <55dB | ||||
| 功能 | 告警功能 | 过载、市电异常、UPS故障、电池欠压等多种告警功能 | |||
| 保护功能 | 电池欠压、输出过欠压、短路、过载、过温、风扇故障、浪涌保护 | ||||

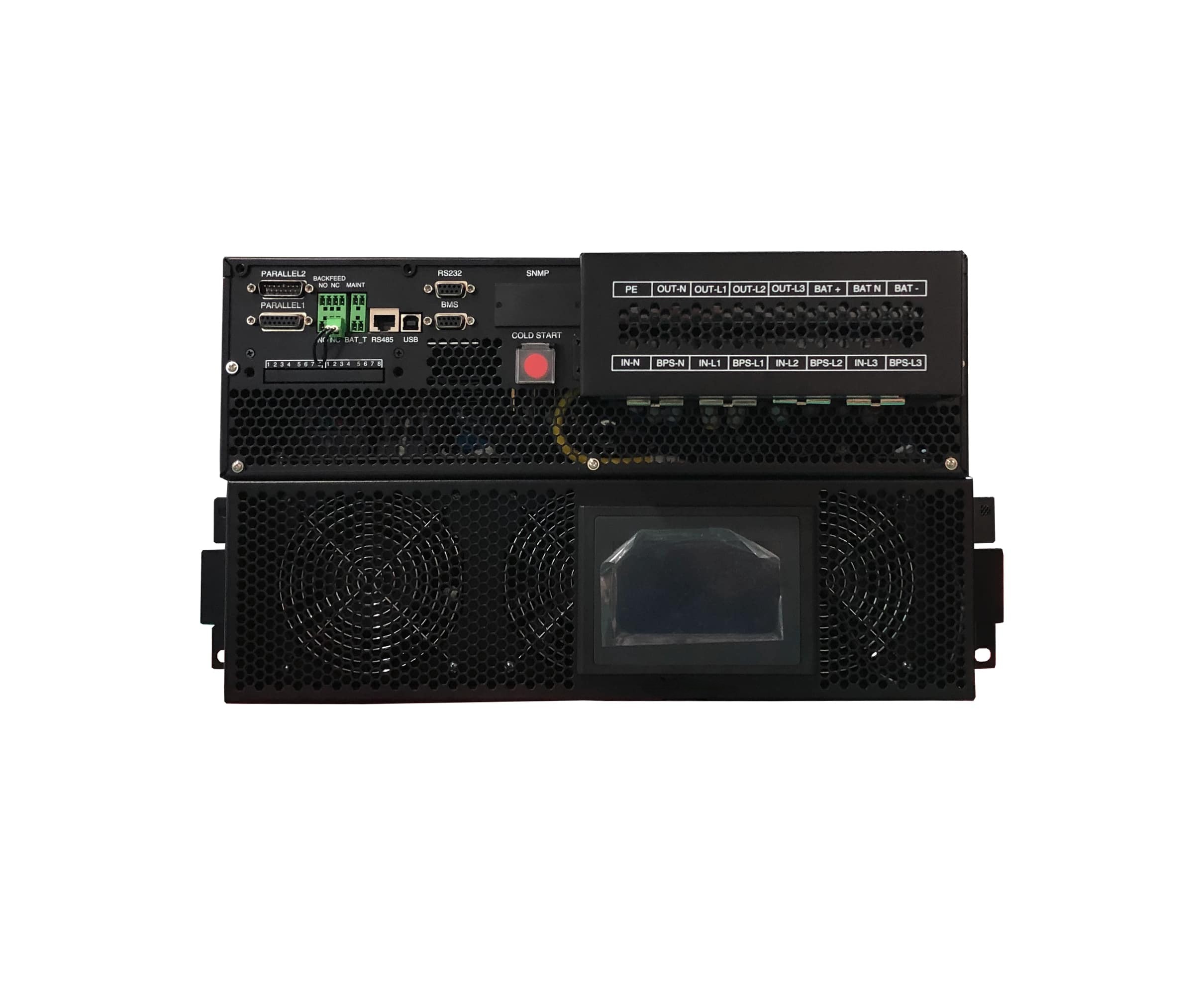

| 通讯接口 | CAN、RS485、FE、LBS、并机卡、SNMP适配器(选配)、干接点卡(选配) | ||||

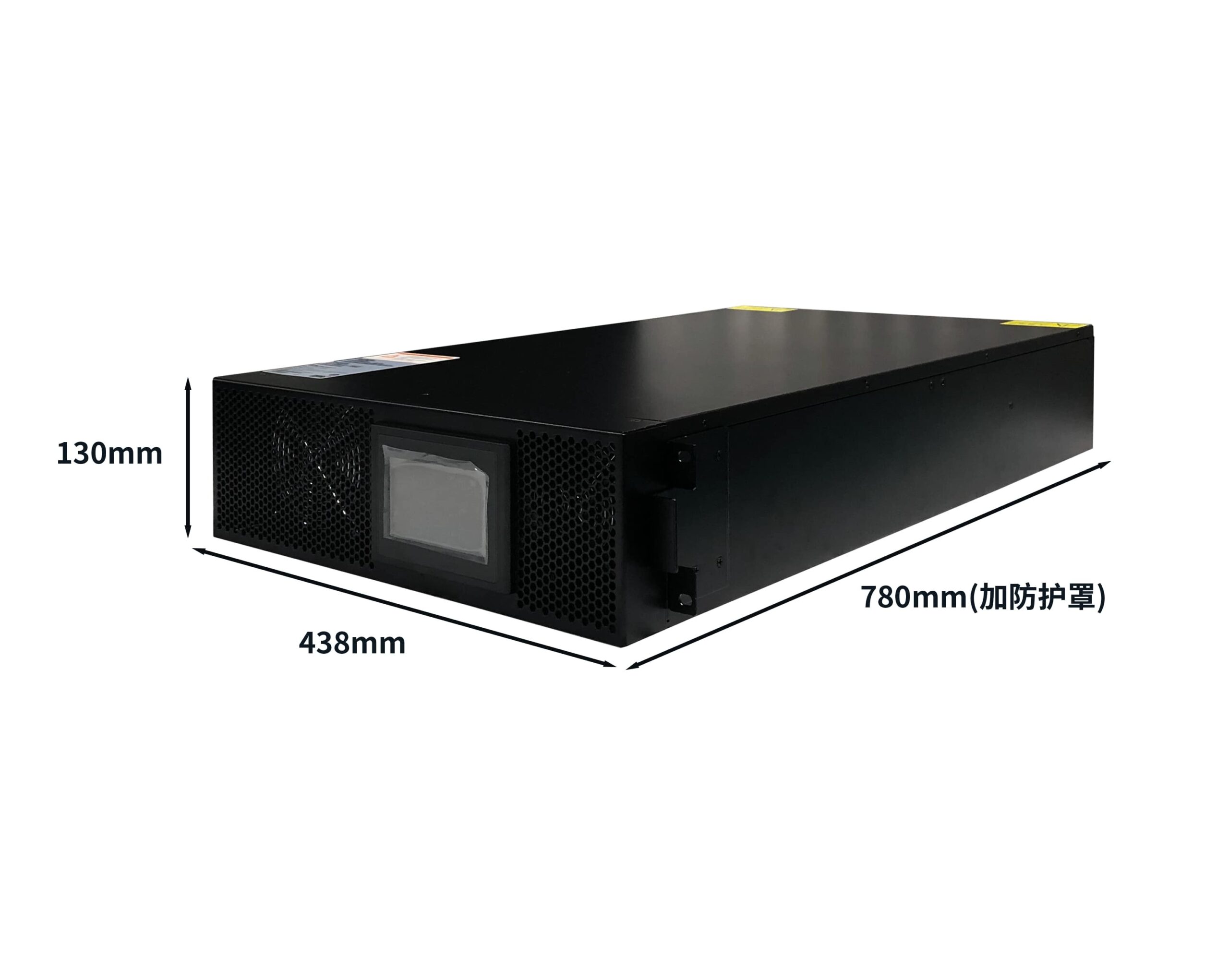

| 其他 | 尺寸(宽×深×高)mm | 770×438×130mm 3U | |||
| 净重(kg) | 24.2 | 24.2 | 27 | 27.5 | |
| 执行标准 | YD/T 1095-2018 | ||||
